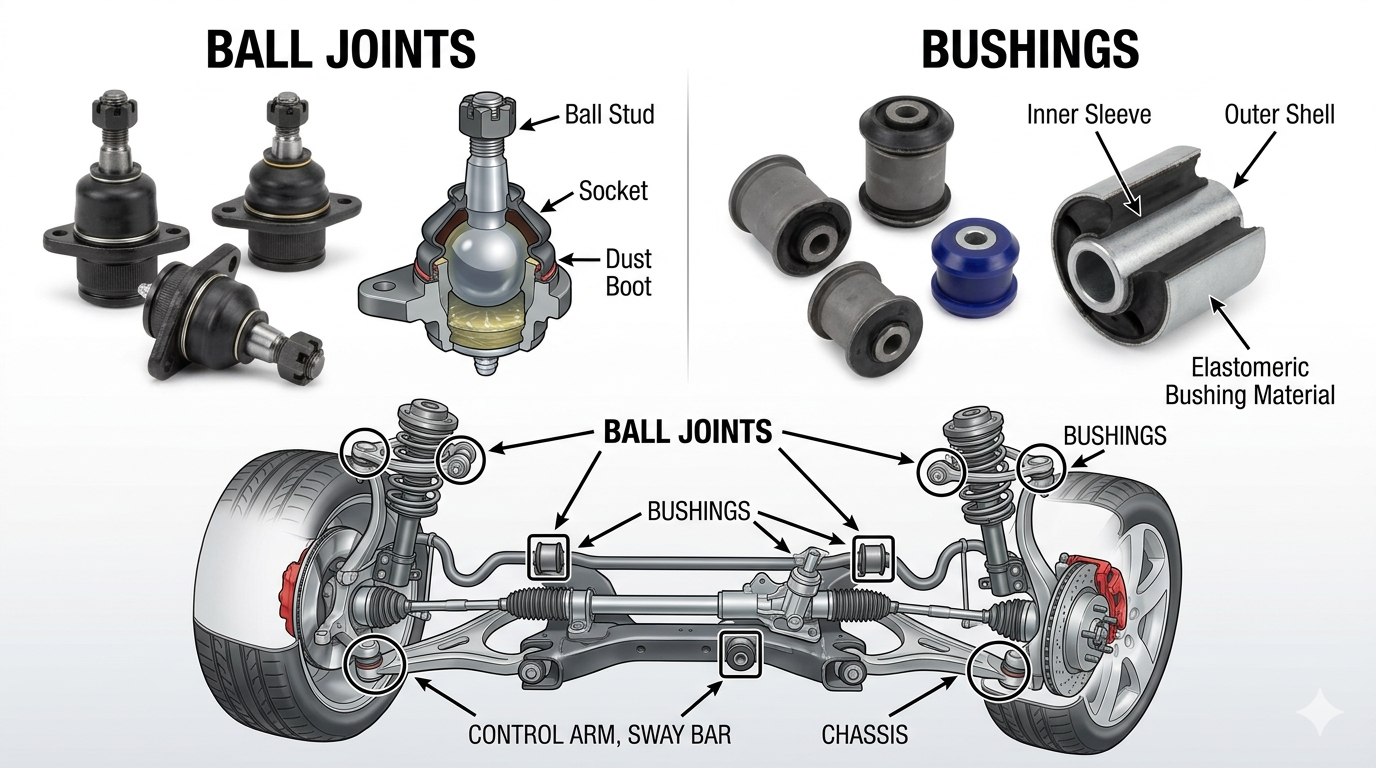

Articulații sferice și bucșe sunt două dintre cele mai critice componente de uzură din suspensia și sistemul de direcție al unui vehicul. Articulații sferice sunt puncte de pivotare sferice care conectează butucul roții de brațele de control al suspensiei, permițând atât mișcarea de rotație, cât și unghiulară. Bucșe sunt manșoane cilindrice din cauciuc sau poliuretan care amsautizează și izolează contactul metal-metal la punctele de pivotare a suspensiei. Ambele au nevoie de înlocuire atunci când prezintă joc măsurabil, crăpături sau zgomot - de obicei fiecare 70.000 până la 150.000 de mile în funcție de condițiile de conducere, calitatea materialului și frecvența întreținerii. Ignorând uzat articulații sferice și bucșe este una dintre principalele cauze ale uzurii premature a anvelopelor, defecțiunilor de aliniere și pierderii controlului direcției.

Ce sunt articulațiile sferice? Funcție, design și locație

O articulație sferică este un pivot flexibil constând dintr-un știft cu bilă din oțel călit, așezat în interiorul unei carcase de priză lubrifiată, proiectat să suporte atât sarcina, cât și să permită mișcarea pe mai multe axe simultan. Gândiți-vă la ea ca la articulația șoldului uman - trebuie să susțină o greutate semnificativă în timp ce se rotește liber în mai multe direcții, fără a se lega sau a pierde precizia poziției.

Într-un sistem tipic de suspensie față, fiecare roată din față are cel puțin o articulație sferică — de obicei, atât o articulație sferică superioară, cât și una inferioară în sistemele cu braț dublu sau o singură articulație sferică inferioară în sistemele MacPherson. Suspensiile spate pe modele independente multi-link pot avea două până la patru articulații sferice pe roată .

Articulațiile sferice au două roluri distincte în funcție de poziția lor:

• Rotule portante suporta greutatea vehiculului. În configurațiile de lonjeroane MacPherson, articulația sferică inferioară suportă întreaga sarcină a suspensiei și se uzează mai repede decât articulațiile din sistemele cu braț dublu, unde sarcina este distribuită pe două articulații.
• Articulații sferice de urmărire ghidează mișcarea, dar suportă o sarcină verticală minimă. Acestea durează de obicei mai mult, dar necesită totuși inspecție, deoarece defecțiunea lor afectează geometria direcției.

Articulațiile sferice moderne etanșate sunt pre-lubrifiate și nu necesită întreținere. Cu toate acestea, modelele mai vechi sau orientate spre performanță includ fitinguri de unsoare (fittinguri Zerk) care ar trebui unse la fiecare 15.000 până la 30.000 de mile pentru a prelungi durata de viață.

Ce sunt bucșele? Funcție, materiale și tipuri

O bucșă este o căptușeală cilindrică - de obicei realizată din cauciuc, poliuretan sau, în aplicații de performanță, metal cu rulment sferic - presată într-o suspensie sau o componentă de direcție pentru a absorbi șocurile, a reduce zgomotul și a menține geometria pivotului. Oriunde două părți metalice de suspensie trebuie să se rotească sau să se îndoaie una față de cealaltă, o bucșă se află între ele pentru a preveni contactul metal-metal.

Bucșele se găsesc în întregul sistem de suspensie și direcție, inclusiv:

• Bucșe braț de control — la punctele de pivotare interioare ale brațelor de comandă superioare și inferioare
• Bucșe pentru bară de stabilizare (bară stabilizatoare) și bucșe de legătură de capăt — fixarea barei anti-ruliu de subcadru și de legături
• Bucșe de tijă — la pivotul din spate al tijelor de tensiune/compresiune
• Bucșe pentru braț de susținere — în suspensiile spate cu brațe multiple și semitrailer
• Bucșe pentru cadru secundar — izolarea întregului subcadru de șasiu
• Bucșe pentru cremalieră de direcție — montarea cremalierei de direcție pe subcadru

Bucșe din cauciuc vs. poliuretan: care este mai bine?

Bucșele din cauciuc sunt standardul OEM, deoarece absorb vibrațiile și zgomotul drumului cel mai eficient , oferind o călătorie conformă cu prețul unei manevrări ușor vagi la limită. Bucșele din poliuretan sunt mai dure, mai stabile dimensional și mai rezistente la ulei, ozon și temperaturi extreme - oferind un răspuns mai clar al direcției și o durată de viață mai lungă (adesea 2–3 ori mai lung decât cauciucul ) cu prețul unei transmisii NVH (zgomot, vibrații, duritate) crescute către cabină.

Articulații sferice vs. Bucșe: Diferențele de bază dintr-o privire

Legendă: comparație directă a articulațiilor sferice și a bucșilor pe opt atribute cheie, inclusiv funcția, materialele, simptomele defecțiunilor, durata de viață și costul de înlocuire.

Semne de avertizare ale articulațiilor sferice și bucșelor uzate

Cel mai timpuriu semn de avertizare al articulațiilor sferice și bucșelor defectuoase este zgomotul anormal - în special sunetele de zgomot, scârțâit sau ciocănit de la suspensia față atunci când conduceți peste denivelări sau în timpul virării cu viteză mică. Recunoașterea timpurie a diferenței dintre defecțiunea articulației sferice și defectarea bucșei previne atât pericolele de siguranță, cât și deteriorarea în cascadă a anvelopelor, alinierii și componentelor de direcție.

Semne de articulații sferice uzate

• Zgomot zgomot sau zgomot de la suspensia din față atunci când lovești gropi, scăderi de viteză sau suprafețe accidentate de drum - cel mai fiabil indicator timpuriu
• Rătăcire sau direcție vagă — vehiculul se deplasează subtil, fără a interveni asupra direcției, necesitând corecții minore constante
• Vibrația volanului la viteze pe autostradă, în special între 50-70 mph, cauzate de geometria roților slăbită
• Uzura anvelopelor neuniforme sau cu pene — de obicei pe marginea interioară sau exterioară a anvelopelor din față, indicând ca unghiul de cambra a roții se schimbă dinamic pe măsură ce articulația se mișcă excesiv
• Eșecul inspecției vizuale: mai mult decât 0,5 mm joc axial or 1,5 mm joc radial măsurată cu un cadran indicator indică o articulație sferică uzată care necesită înlocuire imediată

Semne de bucșe uzate

• Scârțâit sau scârțâit de la punctele de pivotare a suspensiei în timpul manevrelor lente de parcare sau când greutatea se schimbă peste denivelări - uscarea cauciucului este cea mai frecventă cauză
• Ciocănit sau ciocănit — de obicei, mai puțin ascuțit decât lovirea unei articulații sferice; mai mult un zgomot gol, când metalul intră în contact cu metalul printr-o bucșă deteriorată
• Claritate redusă a direcției — vehiculul se simte „plutitor” sau imprecis în schimbările de direcție, deoarece geometria brațului de control se schimbă sub sarcină
• Crăpături sau rupturi vizibile materialului bucșei de cauciuc, vizibil la punctele de pivotare interioare a brațului de control în timpul unei inspecții vizuale a trenului de rulare
• Scufundare frână sau rostogolire excesivă a corpului — bucșele și legăturile de capăt uzate ale barei de stabilizare permit mai multă rulare a caroseriei decât a fost proiectată bara antiruliu

Cum să inspectați articulațiile sferice și bucșele: un ghid pas cu pas

O inspecție adecvată a articulației sferice și a bucșei necesită ca vehiculul să fie ridicat în siguranță, astfel încât suspensia să atârne liber — nu efectuați niciodată această inspecție cu mașina pe roți, deoarece sarcina maschează jocul articulat.

Inspecție articulației sferice

1. Ridicați și sprijiniți vehiculul pe cricul se află sub cadru (nu brațele de control), astfel încât suspensia să scadă la maximum.
2. Prindeți partea de sus și de jos a anvelopei (pozițiile ora 12 și 6) și balansați-l ferm înăuntru și în afară. Orice mișcare perceptibilă indică uzura articulației sferice - pentru articulațiile portante, Jocul de 0 mm este limita acceptabilă pe majoritatea specificațiilor OEM.
3. Prindeți anvelopa în pozițiile 9 și 3 și balansați-l lateral. Jocul lateral în această poziție indică mai degrabă uzura rulmentului roții decât articulațiile sferice.
4. Utilizați un indicator cu cadran pentru măsurare precisă: atașați brațul de comandă și poziționați sonda pe știftul articulației sferice. Orice lectură de mai sus 0,5 mm axial sau 1,5 mm radial de obicei necesită înlocuire.
5. Inspectați capacul de praf vizual — o cizmă ruptă sau lipsă permite contaminarea și accelerează rapid uzura internă. Numai o cizmă ruptă este un motiv de înlocuire în majoritatea standardelor profesionale de inspecție.

Inspecție Bucșe

1. Cu vehiculul ridicat , utilizați o lanternă strălucitoare și o oglindă pentru a inspecta vizual toate brațul de control, bara de balansare și bucșele brațului de susținere accesibile pentru a detecta crăpături, rupturi sau extrudare (strângerea cauciucului din carcasă).
2. Folosiți o bară de levier aplicați ușor pe brațul de control lângă fiecare locație de bucșă. Mișcare mai mare decât 3–4 mm în orice direcție indică defecțiunea bucșei.
3. Verificați contaminarea cu ulei — cauciucul uleios, umflat sau decolorat indică că bucșa a absorbit produse petroliere (obișnuite lângă motor sau transmisie), accelerând dramatic deteriorarea.

Bucșe din cauciuc vs. poliuretan: comparație detaliată

Legendă: Comparație între bucșele din cauciuc OEM și bucșele din poliuretan pe baza a nouă criterii de performanță, durabilitate și aplicare pentru a ajuta la selectarea materialului de bucșă potrivit pentru vehiculul dvs.

Înlocuirea articulației sferice și a bucșei: cost, forță de muncă și la ce să vă așteptați

Înlocuirea articulațiilor sferice și a bucșelor împreună în timpul unei singure vizite de service pentru suspensie economisește costuri semnificative ale forței de muncă , deoarece ambele componente necesită îndepărtarea roții, dezasamblarea suspensiei și o aliniere post-reparație - lucru care se suprapune aproape în întregime.

Costuri tipice de înlocuire

• Înlocuirea articulației sferice (un colț): 150 USD–350 USD piese și manopera pentru majoritatea autoturismelor. Camioane și SUV-uri cu articulații sferice presate pe brațe de comandă grele variază de la 300 USD–600 USD pe colț .
• Înlocuire bucșă braț de control: 80 USD–200 USD per braț de control dacă bucșele sunt înlocuite separat. Presarea și presarea bucșelor noi necesită o presă hidraulică - majoritatea magazinelor înlocuiesc întregul ansamblu de braț de control atunci când costul de înlocuire a bucșilor se apropie de prețul brațului asamblat, care este comun la multe vehicule moderne.
• Înlocuire completă a brațului de control (bucșe sferice ale brațului ca ansamblu): 200 USD–500 USD pe colț pentru majoritatea vehiculelor - adesea cea mai economică cale atunci când ambele articulații sferice și bucșele sunt uzate simultan.
• Alinierea celor patru roți după lucrul cu suspensie: adaugă 80 USD – 150 USD — obligatoriu după orice înlocuire a articulației sferice sau a bucșei brațului de control.

Ar trebui să înlocuiți articulațiile sferice și bucșele în perechi?

Da — înlocuirea ambelor părți simultan este recomandarea standard profesională când kilometrajul depășește 80.000 de mile sau când vehiculul are o vechime mai mare de 8 ani. Componentele se uzează la rate similare datorită kilometrajului corespunzător și expunerii la mediu. Înlocuirea numai a părții defectuoase lasă partea opusă probabil să eșueze în decurs de 12-18 luni, necesitând o repetare a aceluiași cost al forței de muncă.

Factori care accelerează uzura articulațiilor sferice și a bucșei

Condițiile de conducere și încărcarea vehiculului au un impact mai mare asupra articulației sferice și a duratei de viață a bucșei decât doar kilometrajul — un vehicul condus 50.000 de mile pe drumuri rurale accidentate poate avea o uzură mai proastă a suspensiei decât unul cu 100.000 de mile de autostradă.

• Drumuri accidentate sau neasfaltate: Impacturile în gropi produc sarcini de șoc 3–5 ori mai mare decât încărcările normale pe drum la articulațiile sferice. Un singur impact sever în groapă poate deforma mufa bilei sau poate sparge o bucșă de cauciuc deteriorată.
• Sarcini utile grele sau remorcare: Încărcarea unui vehicul dincolo de GVWR nominală crește proporțional sarcina articulațiilor sferice. Tractarea la capacitatea nominală maximă reduce în mod continuu durata de viață a articulației sferice cu o estimare 20–35% comparativ cu utilizarea neîncărcată.
• Suspensii ridicate: Kiturile de ridicare a suspensiei măresc unghiurile de operare ale axelor CV și ale articulației sferice dincolo de domeniul lor de proiectare, accelerând dramatic uzura - reducând adesea durata de viață a articulației sferice la 30.000-50.000 de mile în camioane greu ridicate.
• Aliniere neglijată: Alinierea greșită creează încărcare laterală inegală pe articulațiile sferice și solicitări anormale de flexibilitate pe bucșe. Un vehicul cu doar 0,5° camber în exces poate accelera uzura articulației sferice interioare cu până la 40%.
• Cizme de praf rupte: Odată ce cizma de protecție de pe o articulație sferică sau bucșă este ruptă, murdăria, nisipul și pătrunderea apei începe imediat. Unsoarea contaminată dintr-o priză cu articulație sferică abrazează căptușeala prizei, reducând durata de viață rămasă de la ani la luni .
• Medii cu sare și coroziune: Sarea rutieră în climatele de iarnă pătrunde între carcasele articulațiilor sferice și brațele de control, prinzând componentele și accelerând coroziunea externă care în cele din urmă compromite carcasa articulației în sine.

Consecința ignorării articulațiilor sferice eșuate: o perspectivă de siguranță

O articulație sferică complet defectată - una în care știftul se separă de priză - provoacă pierderea imediată și totală a controlului direcției și al roții , pe care National Highway Traffic Safety Administration (NHTSA) o clasifică drept o defecțiune catastrofală a siguranței. Când o articulație sferică inferioară se separă, roata se prăbușește spre interior (defecțiune negativă a camberului), axul scade și vehiculul nu are autoritate de direcție sau frânare în acel colț.

Datele NHTSA arată asta defecțiuni ale componentelor suspensiei — inclusiv articulații sferice — reprezintă aproximativ 5.000 de accidente de autovehicule anual în Statele Unite. Spre deosebire de defectarea bucșei, care degradează treptat performanța, defectarea articulației sferice poate fi bruscă și fără avertisment suplimentar după etapa inițială de zgomot.

Regulă practică de siguranță: orice joc măsurabil într-o articulație sferică portantă este un motiv pentru înlocuirea imediată . Nu există un prag acceptabil de „monitorizare și antrenare” pentru articulațiile sferice portante uzate.

Întrebări frecvente despre articulațiile sferice și bucșe

Concluzie: prioritizarea sănătății articulațiilor sferice și a bucșei este nenegociabilă

Articulații sferice și bucșe work as a system — când unul se degradează, celălalt este forțat să compenseze, accelerând uzura în întreaga suspensie. Tratarea acestora ca preocupări separate și independente duce la reparații incomplete, aliniamente repetate și uzură continuă a anvelopelor.

Partea practică: inspectați articulații sferice și bucșe la fiecare rotire a anvelopei (la fiecare 5.000–7.500 de mile), înlocuiți componentele uzate în perechi de axe, urmați întotdeauna lucrările de suspensie cu o aliniere pe patru roți și alegeți calitatea componentelor care se potrivește cu cazul de utilizare al vehiculului dvs. - cauciuc OEM pentru șoferii zilnici orientați spre confort, poliuretan pentru aplicații de performanță sau sarcini grele.

O reîmprospătare completă a suspensiei față – inclusiv pe ambele articulații sferice și bucșe — costă în mod obișnuit 600 USD–1.200 USD pentru majoritatea vehiculelor de pasageri și reprezintă una dintre investițiile de întreținere cu cel mai mare impact disponibile pentru restabilirea atât a siguranței, cât și a dinamicii de conducere pe orice vehicul peste 80.000 de mile.
